Ligne d'assemblage
multi-composants
Conçues pour les environnements pharmaceutiques et médicaux les plus exigeants, nos cellules robotisées d'assemblage multi-composants assurent des cadences de production de 1 à 3 pièces par seconde. Elles intègrent l'alimentation automatisée de l'ensemble des composants, des opérations d'assemblage de haute précision ainsi que des contrôles qualité en ligne sur chaque produit assemblé, garantissant la conformité, la répétabilité et la traçabilité du processus de fabrication.

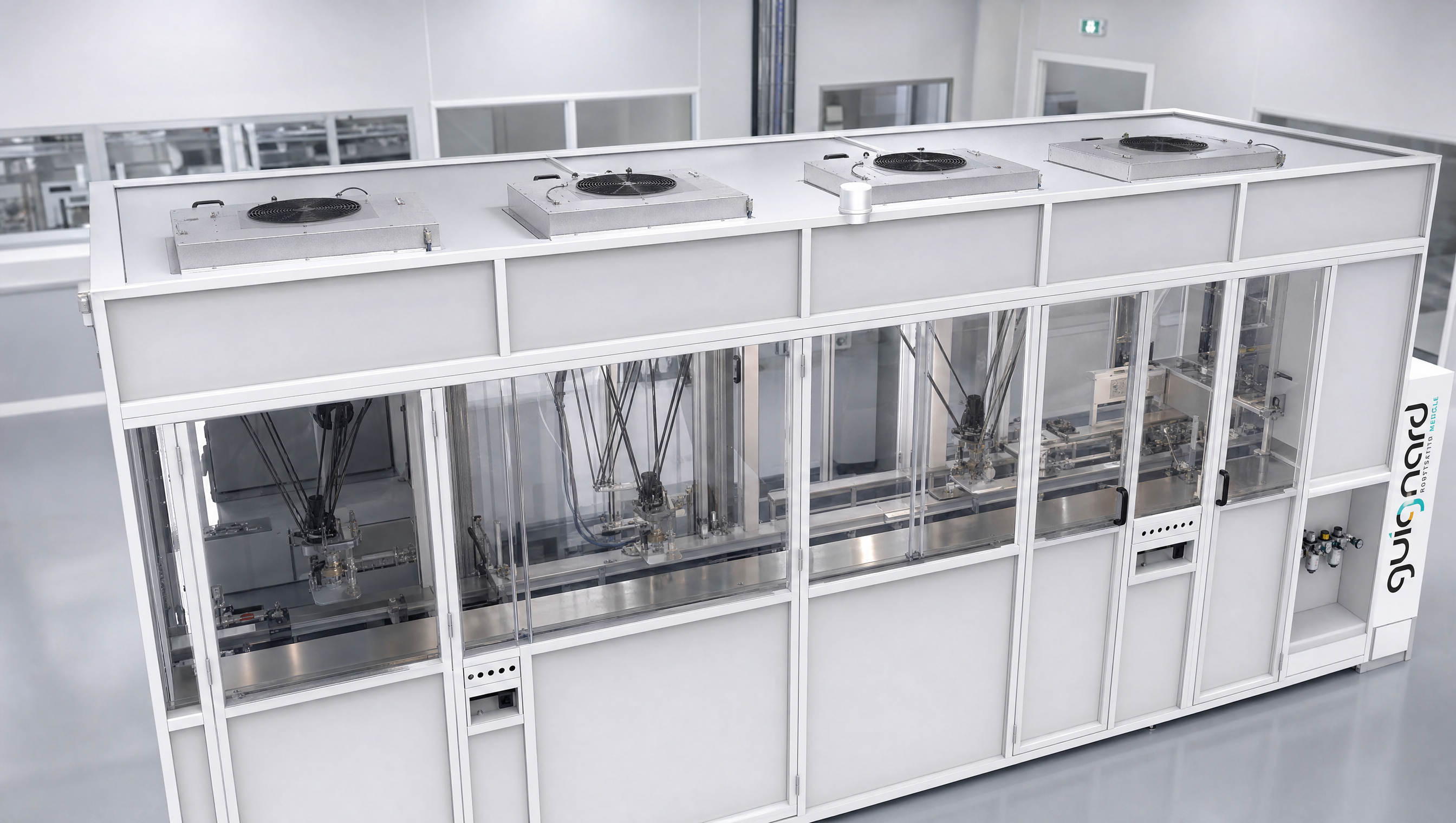

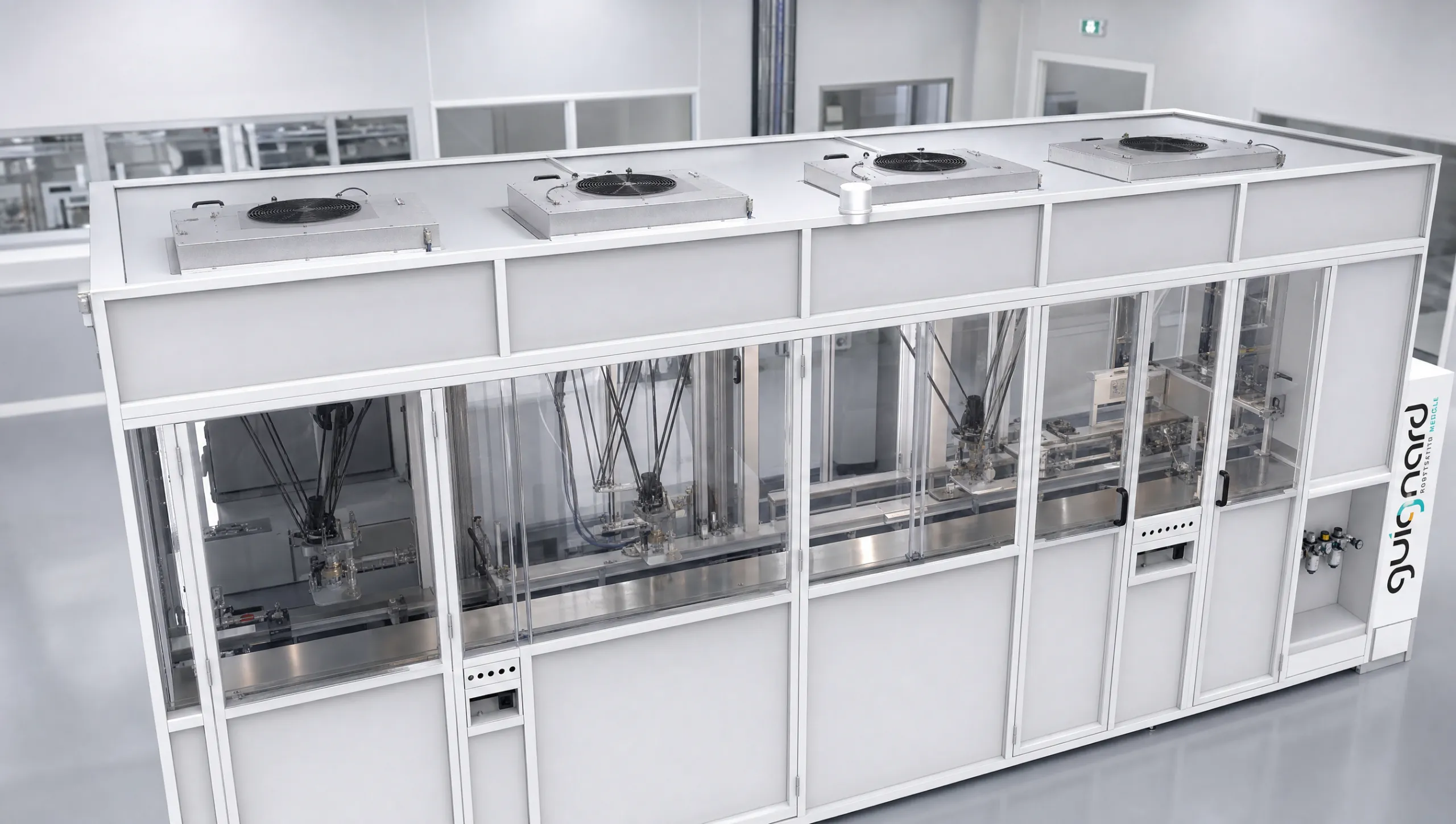

Environnement ISO 8
- 4 flux laminaires FFU adaptés à l'ISO 8 en dynamique
- Enceintes de protection avec gestion de la surpression
- Études aérauliques pour optimiser l'environnement
- Détecteur de particules
- Surveillance du niveau d'encrassement et du fonctionnement

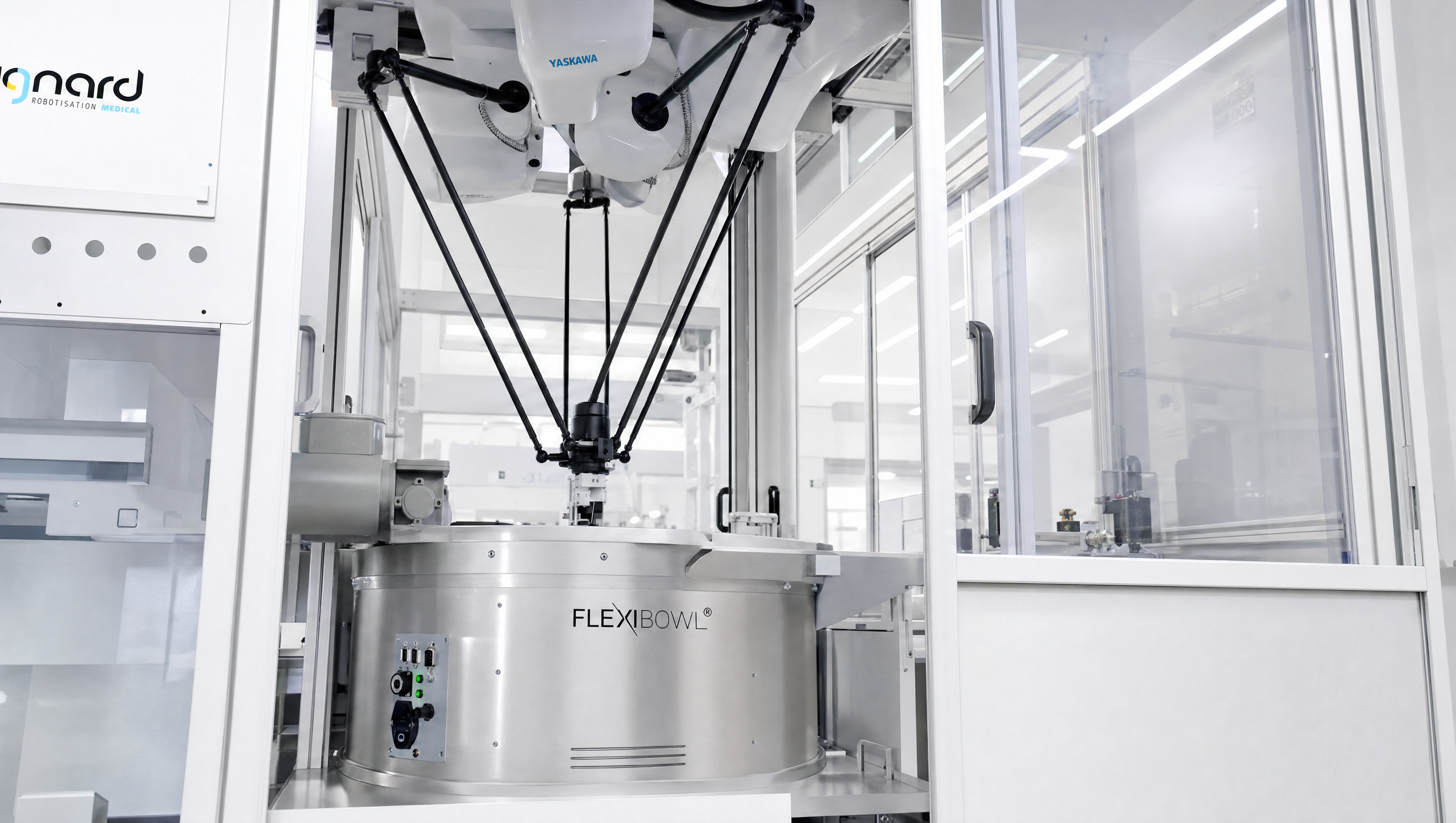

Robots Delta haute cadence
- 3 robots Delta Yaskawa série MPP
- Équipés d'une rotation de 0,90°
- Accastillage spécifique GUIGNARD
- Châssis spécifique haute cadence
- Intégration de caméras

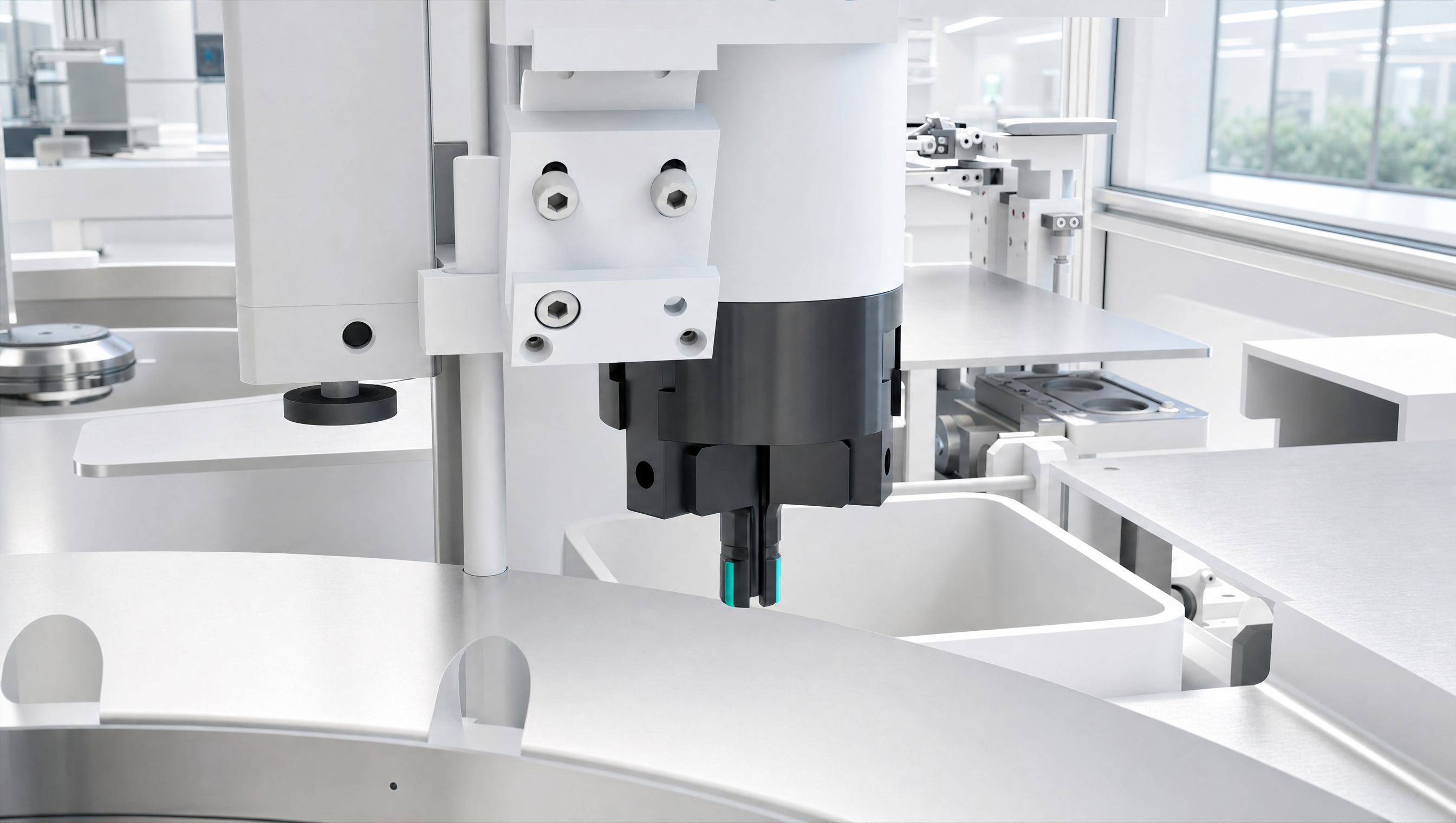

Multi-composants multi-référence
- 1 préhenseur à pince 3 mors avec contrôle
- 1 dévêtisseur vertical adapté à deux références de pièces
- 2 préhenseurs à pinces pneumatiques + axes rotatifs ±0–90°
- 2 détections de présence pièce (4 références de composants)

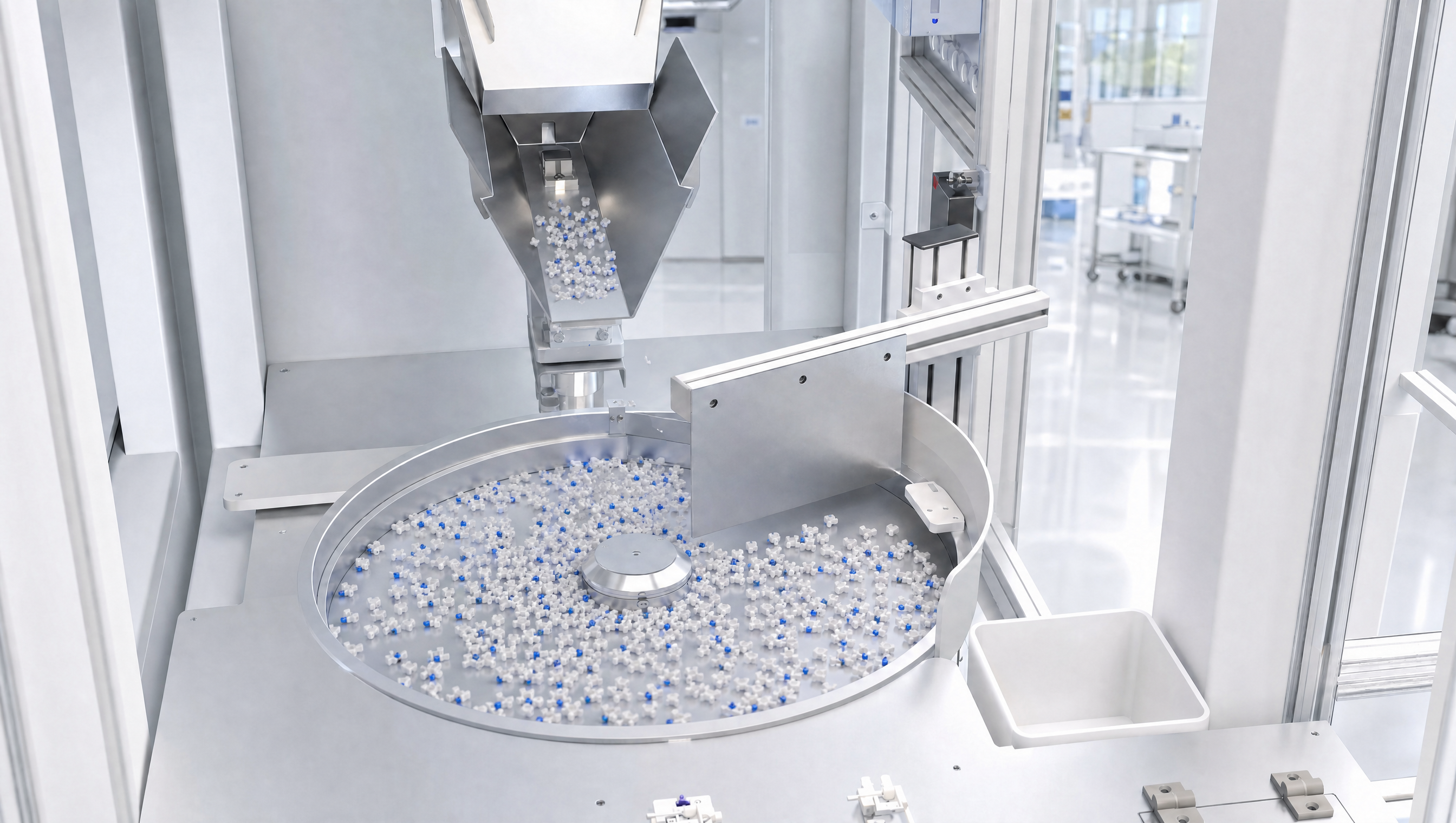

Flexfeeder FlexiBowl
- 3 FlexiBowls diamètre 800 mm
- 3 trémies d'alimentation et de dosage des pièces
- 3 convoyeurs d'approvisionnement verticaux (girafes)
- 3 caméras Cognex avec logiciel FlexiVision

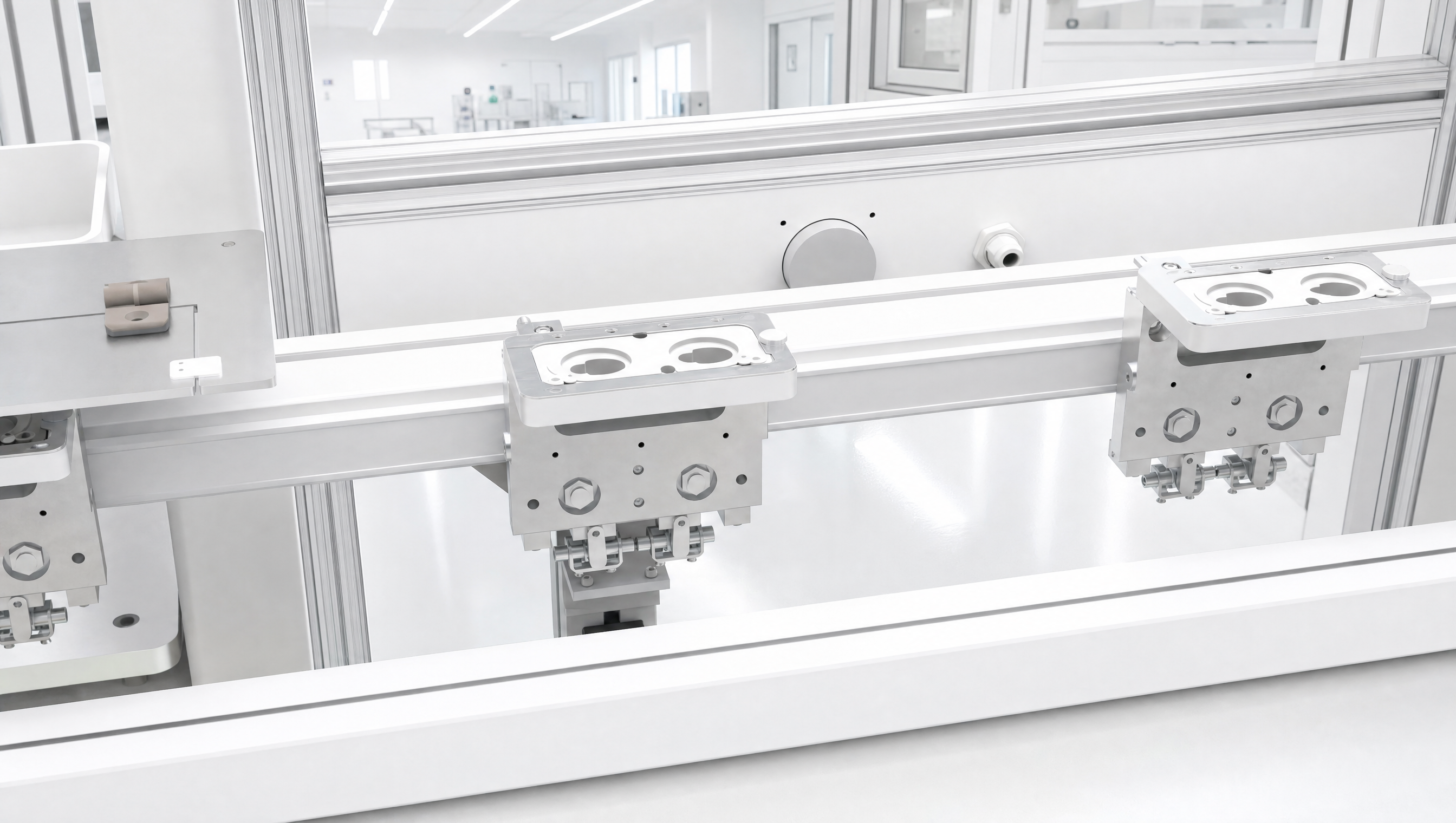

Transport linéaire XTS
- Beckhoff série XTS
- 20 Movers (navettes indépendantes)
- 1 800 pièces / heure

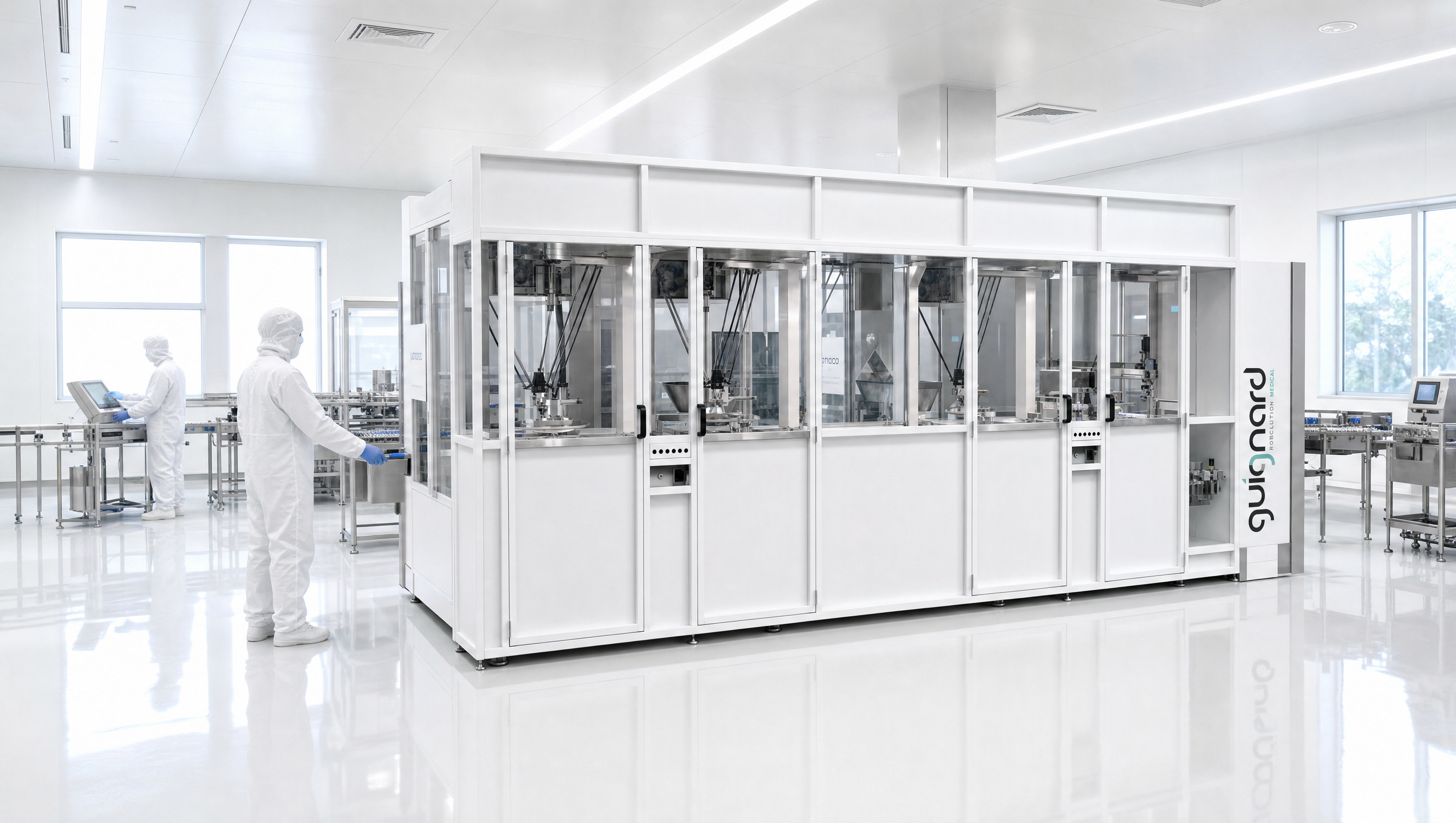

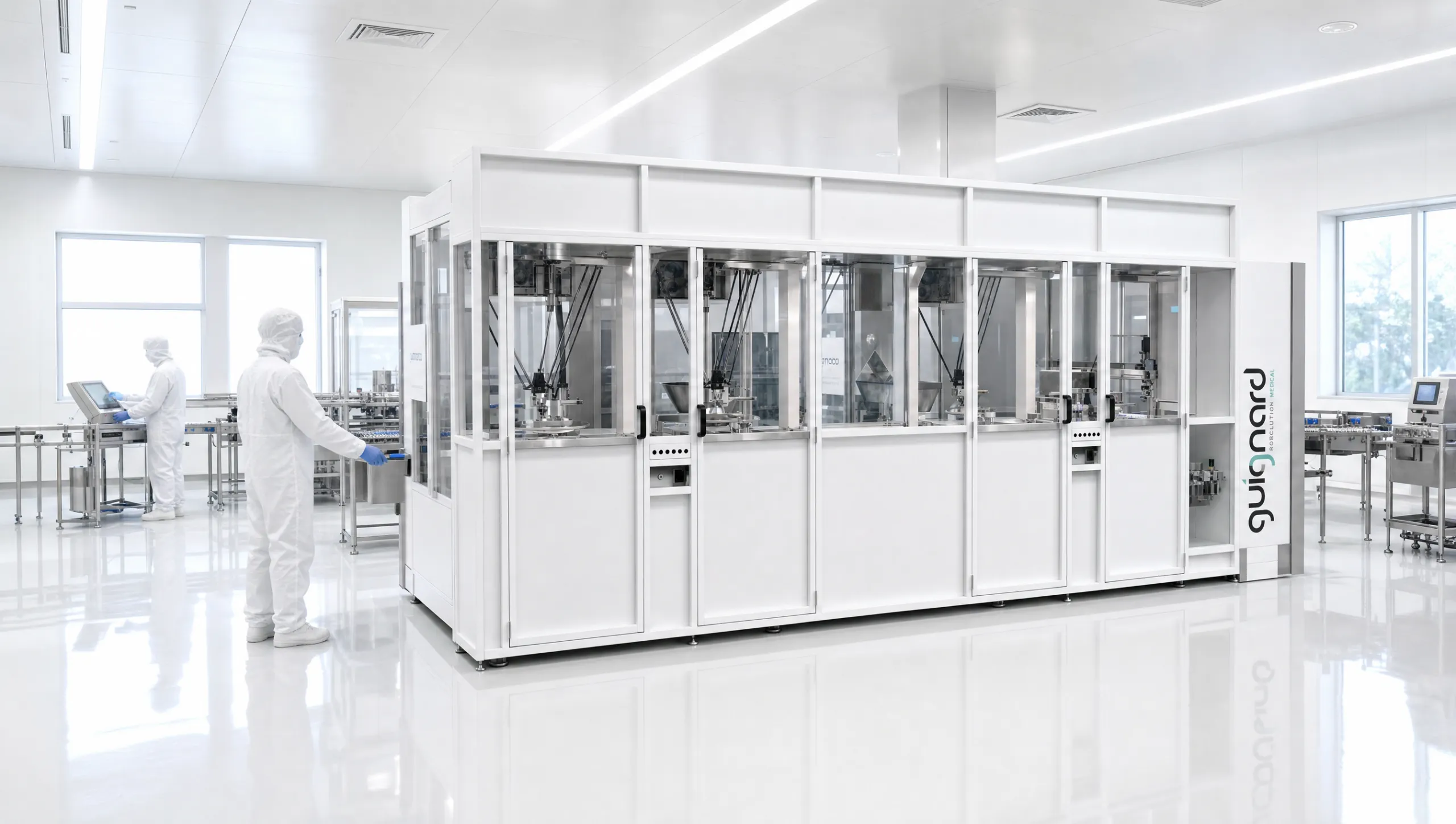

Ligne modulaire ISO 8
Ligne d'assemblage multi-composants flexible, conçue pour les productions à cadence moyenne. Cette solution modulaire peut intégrer différentes technologies afin de répondre à des exigences de productivité plus élevées et d'accompagner l'évolution de vos besoins.
- EncombrementL 6 450 × l 3 780 × H 2 660 mm
- CadenceAssemblage de 1 800 pièces/heure
- Écran opérateurIHM Siemens 15"
- ComposantsSupport de pompe / pompe primaire / pompe secondaire
- Production2 références produits traitées
- NormesFlux laminaire autonome — ISO 8
- ContrôleDébit ATEQ / vision de présence des composants
- Prélèvement qualitéTiroir de prélèvement + goulotte d'évacuation des rebuts
- Robots 3 marques de robot disponibles (Stäubli, Yaskawa, Fanuc)
Ce qu'on nous demande souvent
Qu'est-ce qu'une ligne d'assemblage multi-composants ?
C'est une ligne robotisée qui assemble automatiquement plusieurs composants d'un même dispositif — insertion, vissage, clippage, soudure, contrôle — en un flux continu. Guignard conçoit ces lignes sur mesure, y compris en salle blanche pour le médical et la pharma.
Une ligne d'assemblage peut-elle intégrer du contrôle qualité ?
Oui. Les lignes Guignard intègrent des contrôles en ligne (vision, mesure, test fonctionnel) qui vérifient chaque assemblage et écartent automatiquement les pièces non conformes, avec traçabilité des résultats pièce à pièce.
Un assemblage pharma à automatiser ?
Décrivez-nous votre besoin : nombre de composants, références, cadence visée, classe ISO. Nos ingénieurs configurent une ligne modulaire à votre process et vous remettent une étude de faisabilité chiffrée.
