Surmoulage
plasturgie
Solutions robotisées conçues pour les industries du plastique et du caoutchouc : déchargement de pièces en sortie de presse avec contrôle qualité associé, et projets de dépose d'inserts. Nous assurons l'étude, la conception, le développement et la réalisation en tenant compte de vos contraintes techniques et de vos objectifs de performance, fiabilité et productivité.

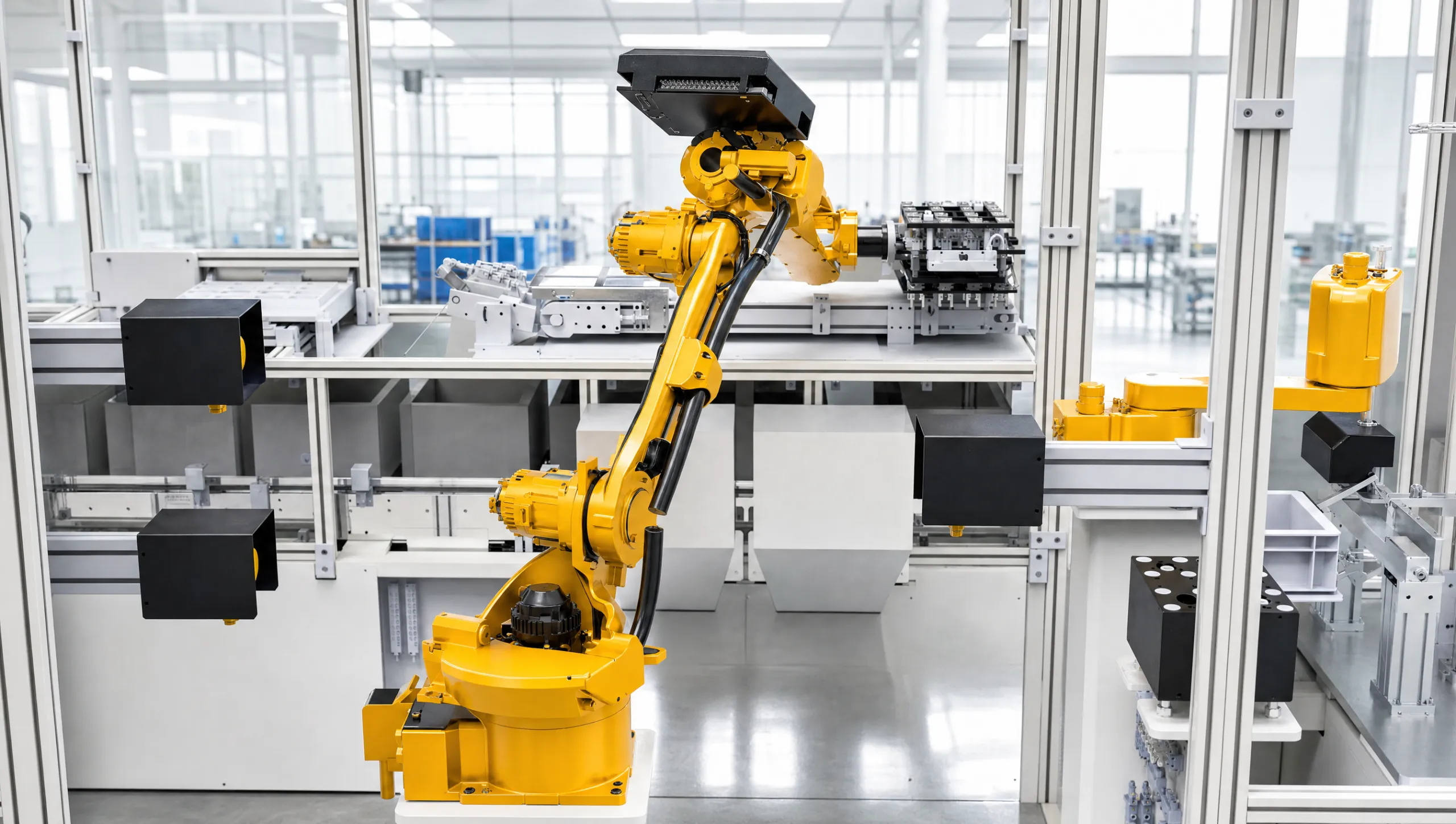

Chargement & déchargement
- Robot 6 axes Yaskawa GP12
- Accastillages spécifiques GUIGNARD
- Châssis monobloc mécanosoudé

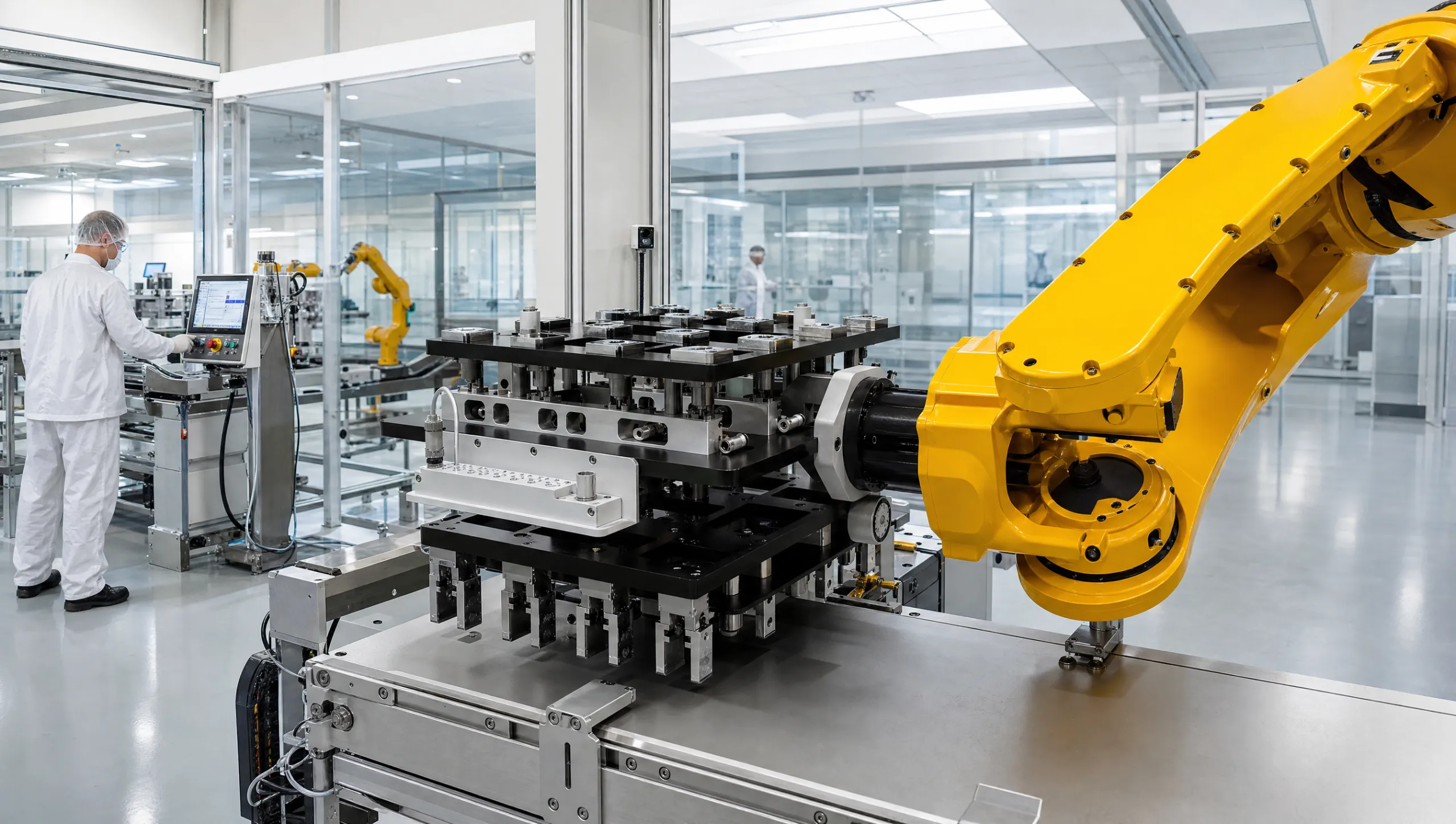

Préhenseurs bifaces
- Préhenseur de prise de pièces dans le moule avec compliance intégrée
- Préhenseur de pose d'inserts avec dévêtisseur intégré
- Changeur d'outils manuels — mécaniques, pneumatiques, électriques
- Codage des préhenseurs avec magasin de stockage

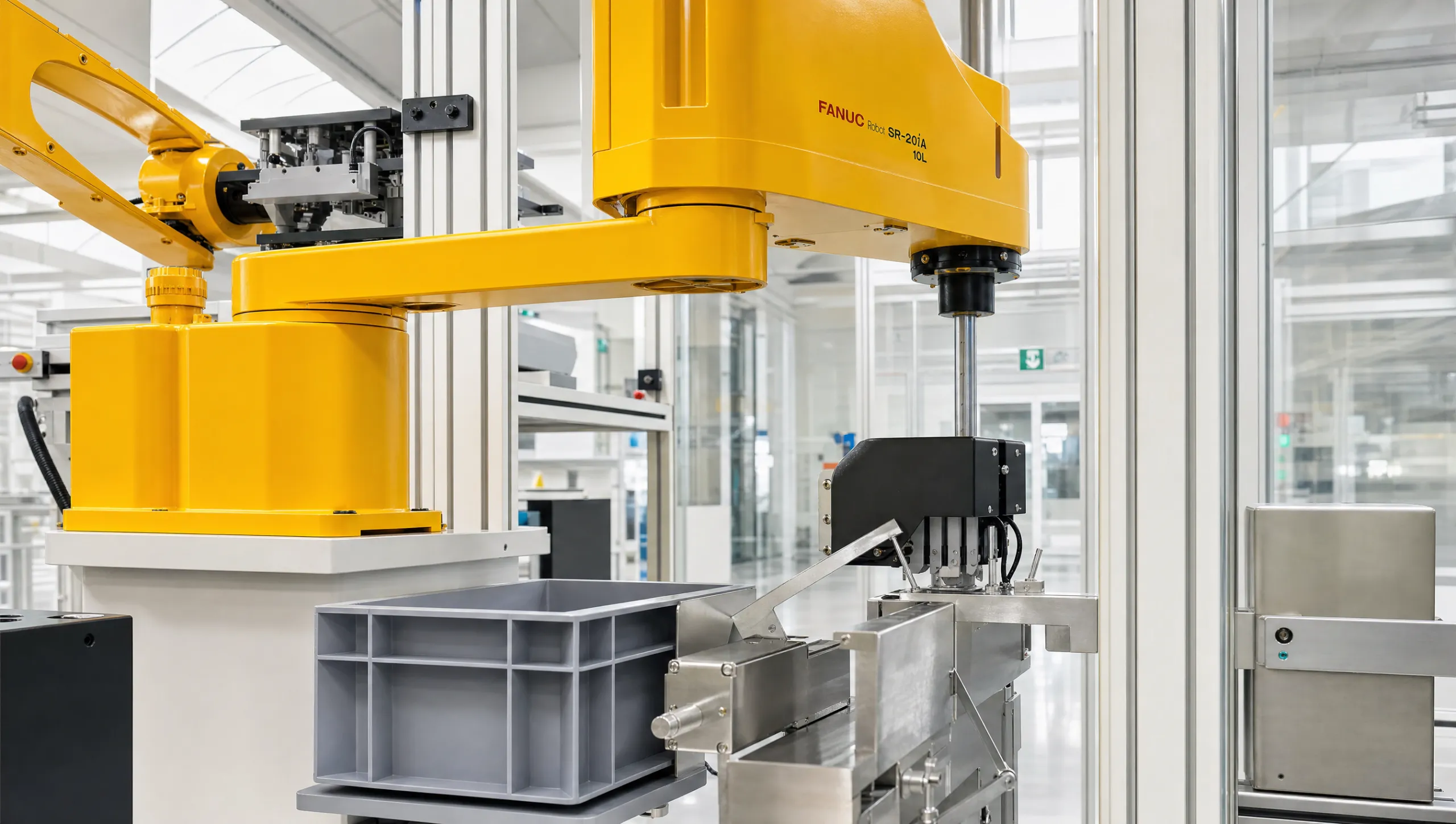

Préparation d'inserts
- Bol vibrant avec convoyeur d'approvisionnement
- Sélecteur d'isolement pièces + caméra IA
- Robot SCARA Yaskawa SG 650
- Pince de préhension inserts unitaire avec contrôle
- Plaque faux moule

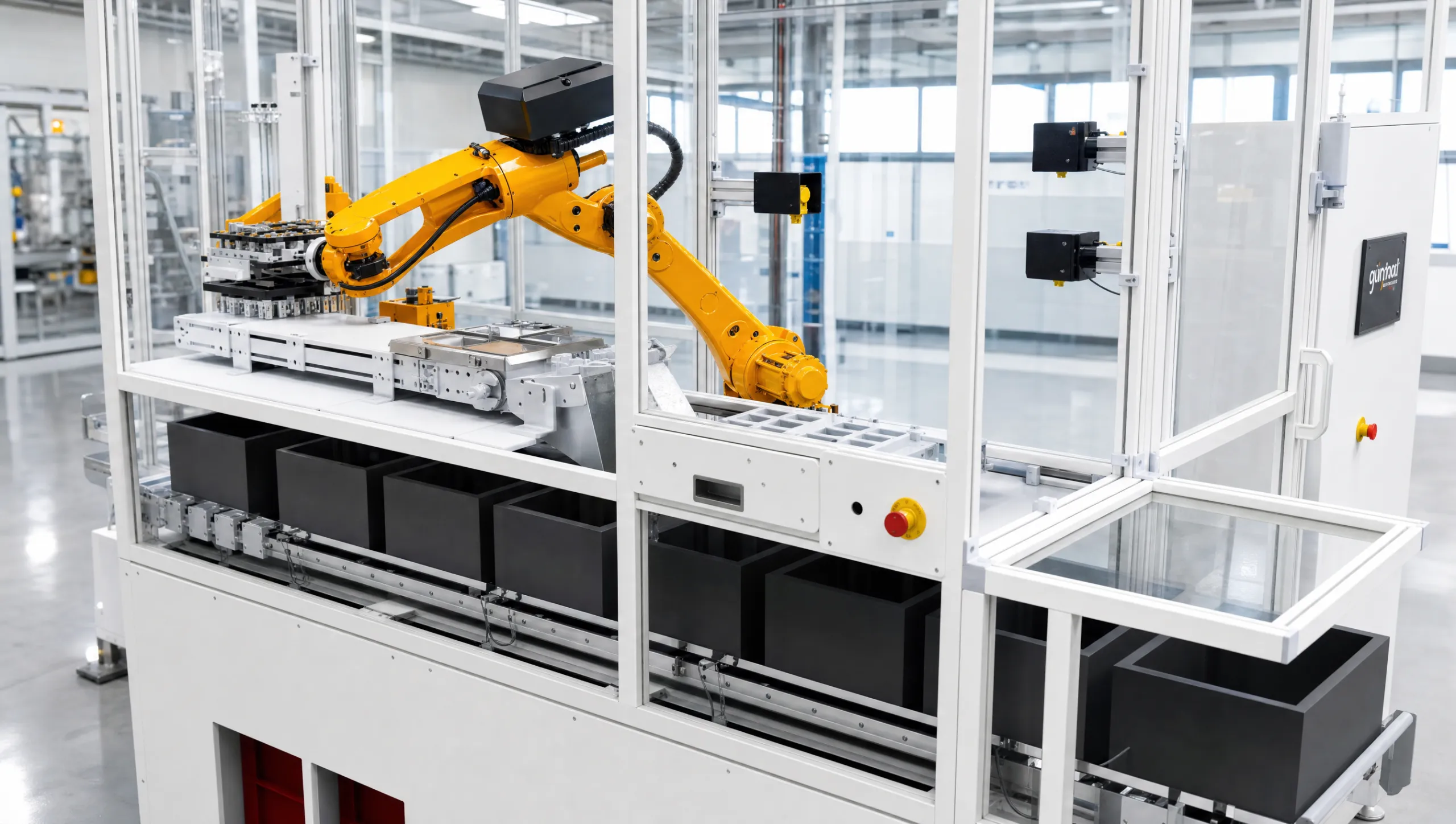

Process qualité
- Tiroir de prélèvement des pièces
- Appel des missions via IHM
- Cycles spécifiques (arrêt et redémarrage)
- Sécurisation moule — 2 caméras Keyence

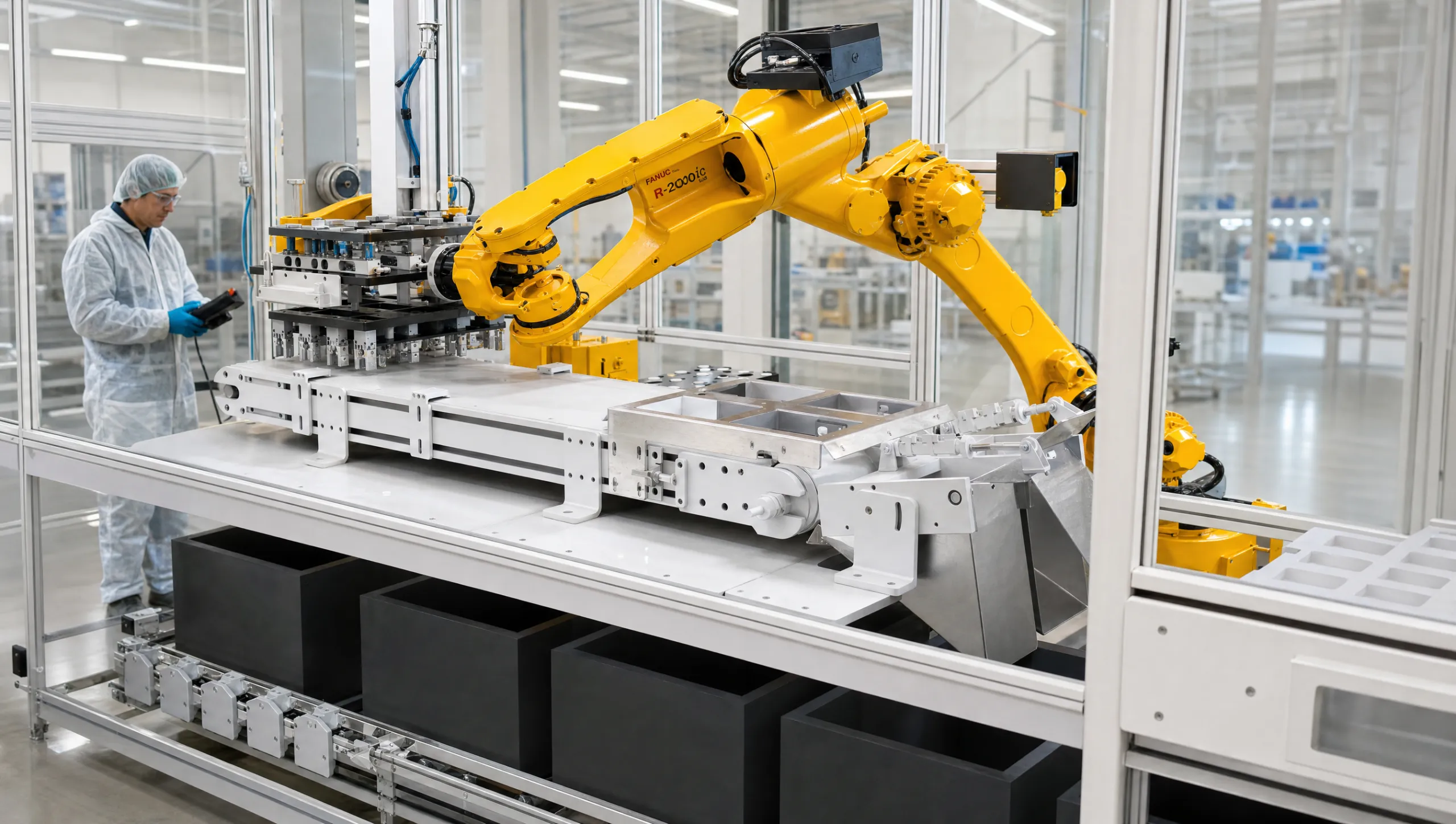

Mise en bacs
- Convoyeur de refroidissement des pièces avec comptage
- Goulotte de séparation d'empreinte
- Convoyeur d'amenée de bacs vides
- Écluse et mise en référence bacs
- Convoyeur d'évacuation de bacs pleins

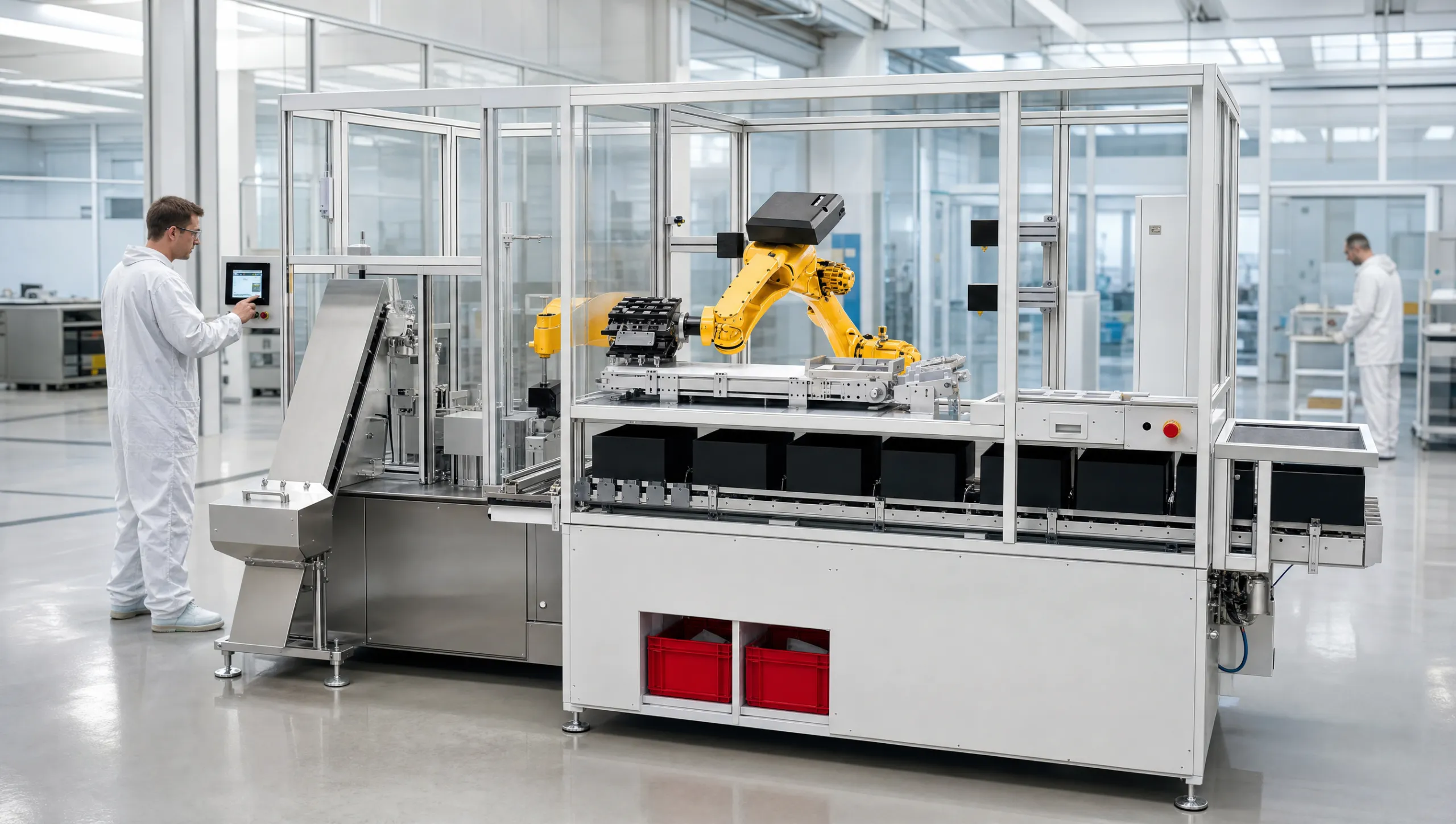

Îlot robotisé monobloc & déplaçable
Îlot robotisé monobloc et déplaçable, conçu pour une intégration optimisée en bord de presse à injecter. Son architecture compacte automatise la production de pièces techniques tout en limitant l'encombrement au sol.
- EncombrementLongueur 4 890 mm x Largeur 2 400 mm x Hauteur : 2 400 mm
- Cadence de décaissement3 900 pièces / heure
- Temps de cycle machine14 sec dont 4 sec pour intervention dans le moule
- Autonomie bol vibrant3 heures
- Interface pressePrise Euromap 67 / 73
- Écran opérateurIHM Siemens 15"
- Prélèvement qualitéTiroir de prélèvement dédié
- ÉvacuationGoulottes pour pièces de démarrage et rebuts
- Autonomie bacsÀ préciser (vides / pleins)
Une presse à injecter à robotiser ?
Décrivez-nous votre besoin — tonnage de presse (50 à 400 t), type de pièces, dépose d'inserts, cadence visée, contrôle qualité. Nos ingénieurs étudient, conçoivent et réalisent l'îlot adapté à votre process.
