Robotisation presse
gros tonnage
Solutions robotisées dédiées à la plasturgie et aux élastomères : déchargement de presses de gros tonnage, associé à des opérations de contrôle, de dépose d'inserts, d'assemblage, ainsi que la gestion des carottes et des paraisons. Nous assurons l'étude, la conception et l'intégration de technologies maîtrisées, adaptées à vos contraintes de fabrication, de sécurité et de productivité.
Chargement & déchargement

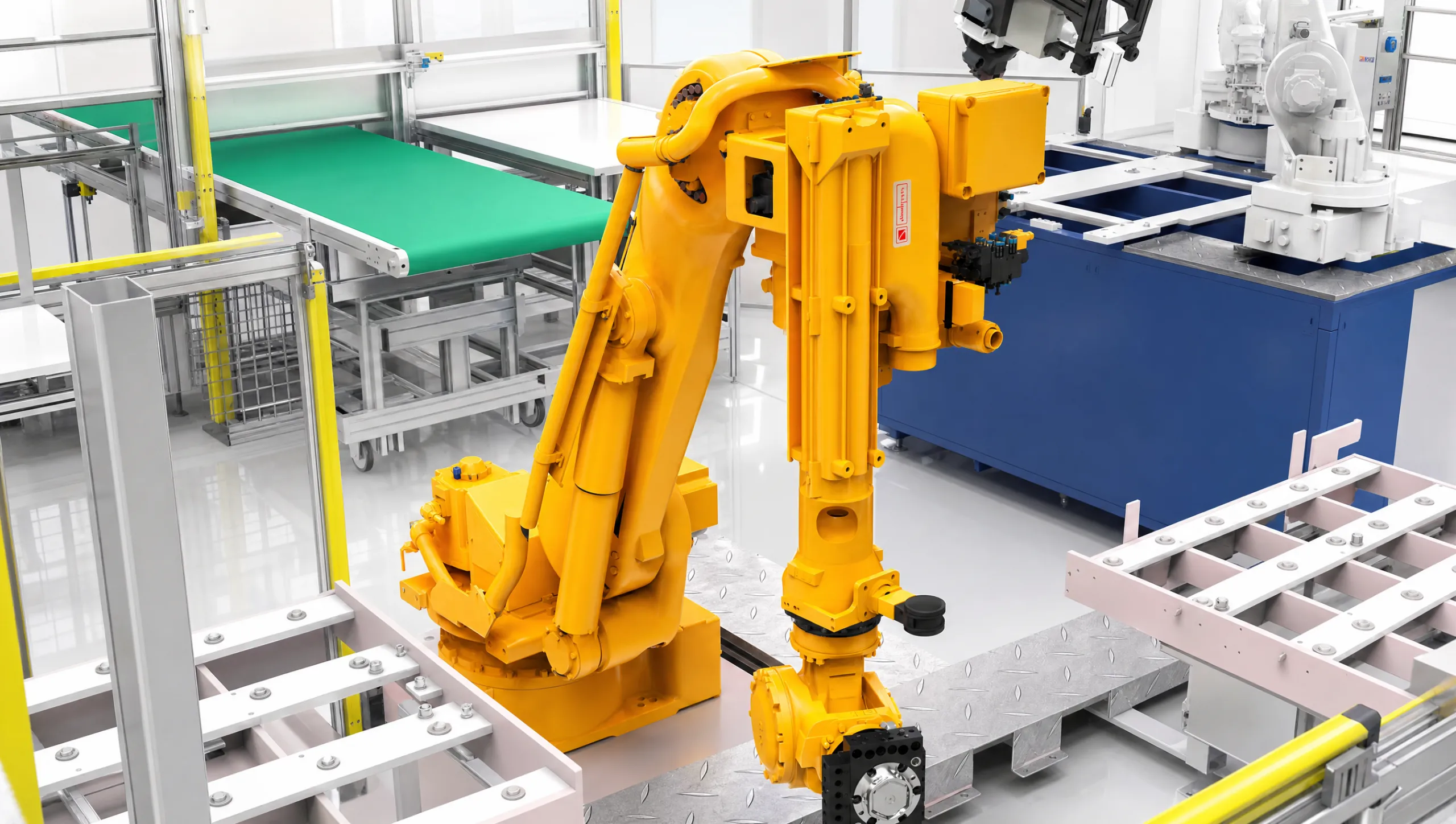

- Robot 6 axes Yaskawa GP225 (225 kg · rayon 2 446 mm)
- Accastillages spécifiques GUIGNARD
- Piétement monobloc mécanosoudé
- Préhenseurs bifaces — prise de pièce surmoulée / dépose d'inserts
- Alimentation du poste de refroidissement et de la machine de contrôle d'étanchéité
- Changeur d'outils automatique (mécanique, pneumatique, électrique)
- Codage des préhenseurs avec chariot de manipulation

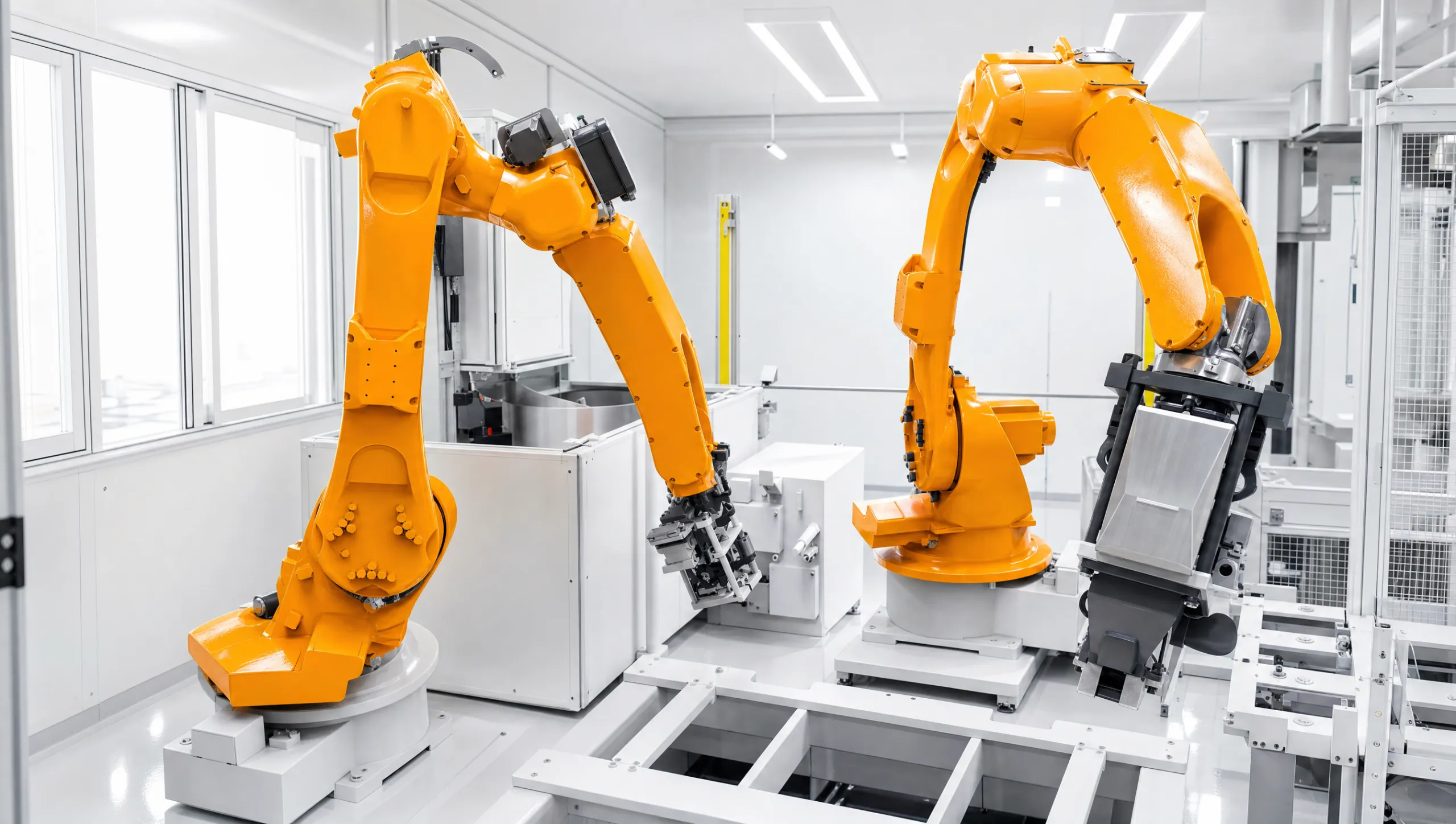

Assemblage & marquage laser
- Bol vibrant avec trémie d'approvisionnement
- Dispositif de sélection avec transfert pneumatique
- Robot 6 axes Yaskawa GP12 — mise en place des composants
- Robot 6 axes Yaskawa GP20 — source laser + aspiration des fumées
Équipement additionnel

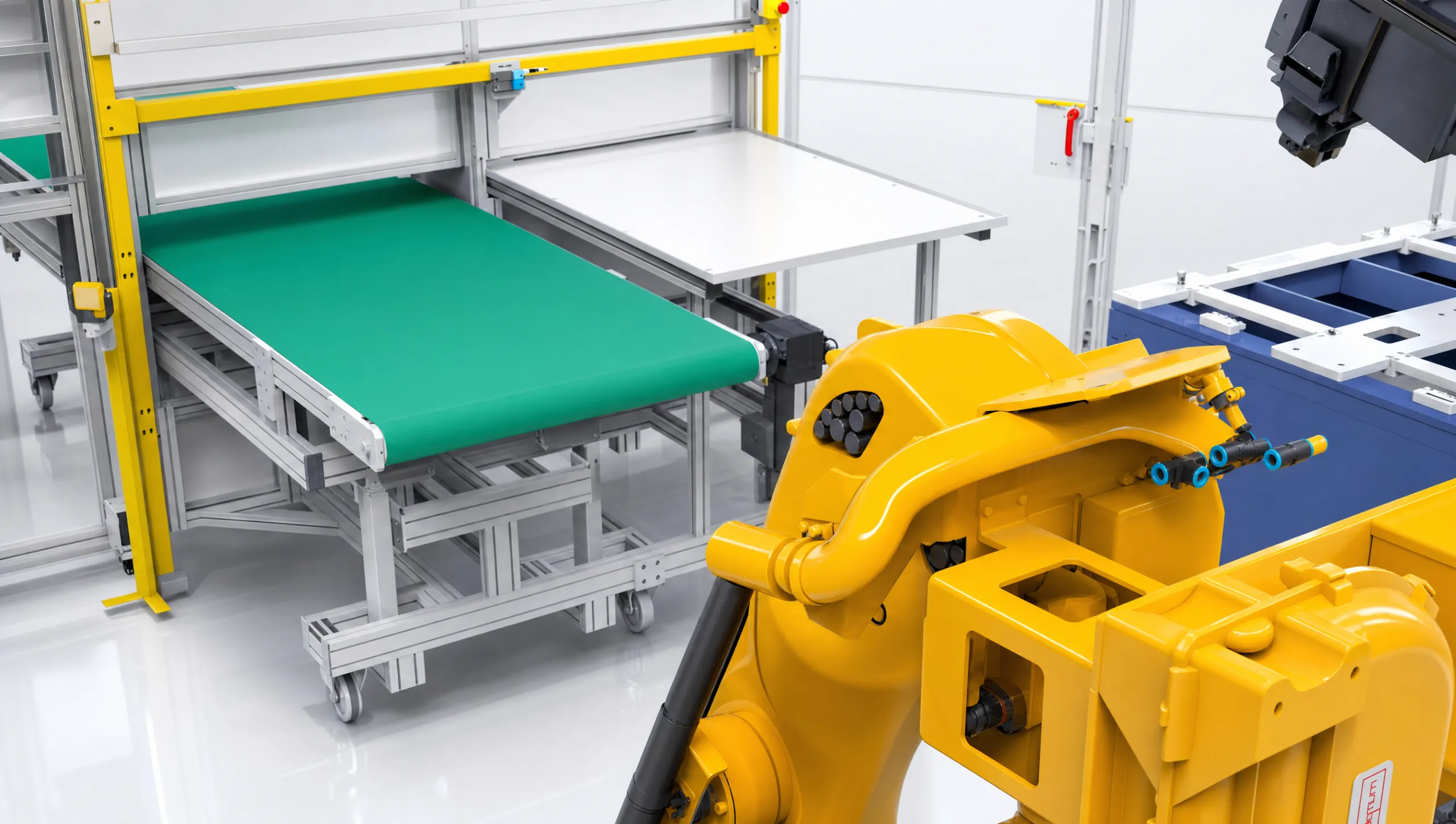

- Convoyeur de refroidissement des pièces
- Table de prélèvement
- Dispositif de décarottage + ébavurage
- Plaque faux moule + préchauffe inserts

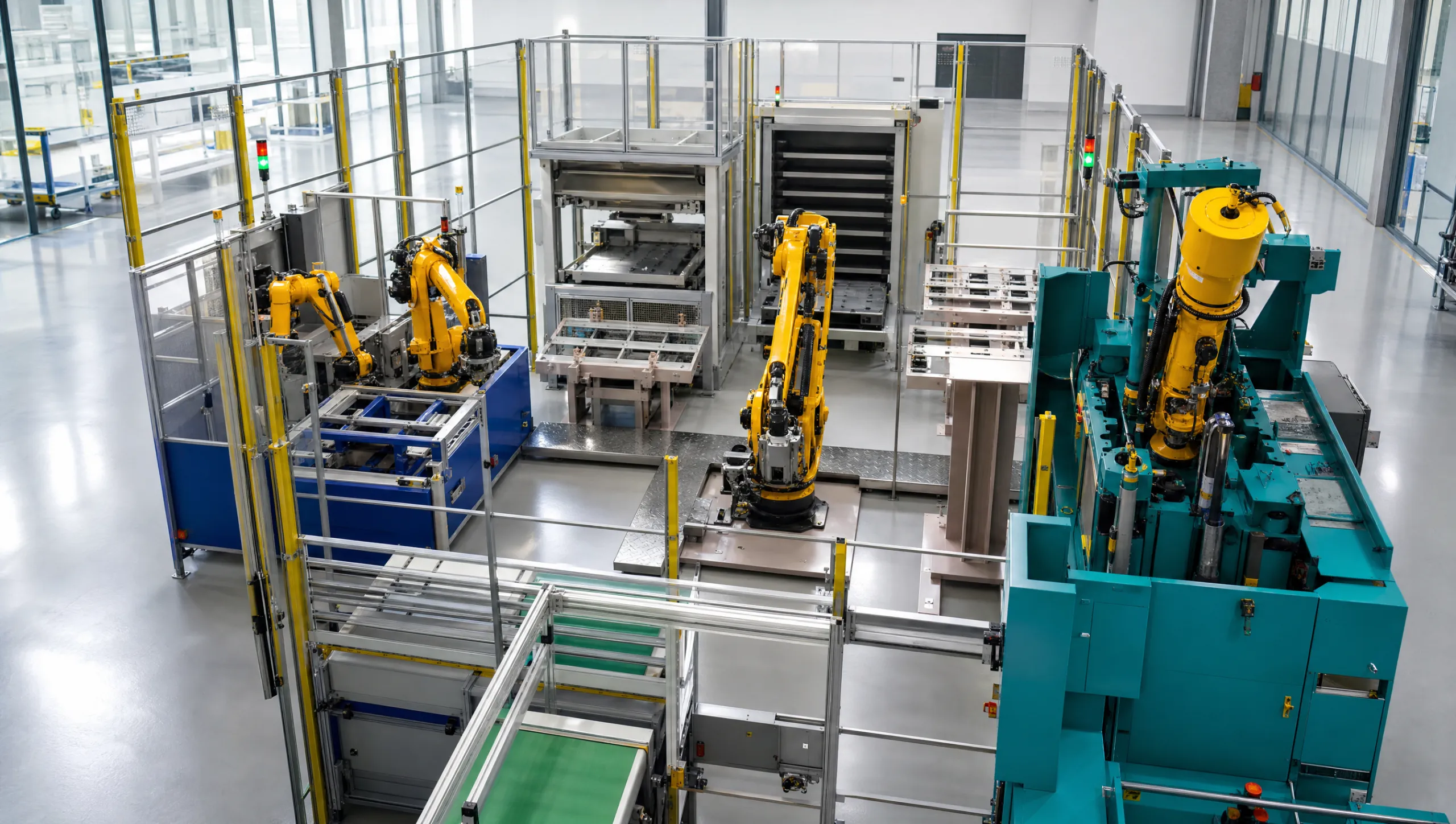

Îlot robotisé gros tonnage
Îlot robotisé dédié à l'industrialisation complète d'un surmoulage d'éléments métalliques sur presse caoutchouc « REP ». Son architecture prend en compte les flux entrants et sortants ainsi que les changements de référence.
- EncombrementLongueur 8 100 mm x Largeur 6 600 mm x Hauteur 3 000 mm
- Temps de cycle machine120 secondes
- Interface pressePrise Euromap 67 / 73
- Écran opérateurIHM Siemens 15"
- Prélèvement qualitéTable de prélèvement dédiée
- Préparation d'insertsMagasins de préparation
- ÉvacuationGoulottes pour pièces de démarrage et rebuts
- Interface machinesBoîtier vers machine de contrôle / poste de refroidissement
- RéférencesGestion multi-références
Une presse gros tonnage à robotiser ?
Décrivez-nous votre besoin — tonnage de presse (400 à 5 000 t), type de pièces, surmoulage d'inserts, contrôle, cadence visée. Nos ingénieurs étudient, conçoivent et intègrent la cellule adaptée à votre process.
